不锈钢内螺纹三通旋塞阀X14W

产品详情

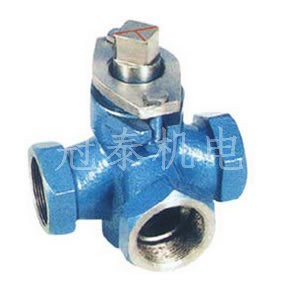

不锈钢内螺纹三通旋塞阀X14W
内螺纹三通旋塞阀产品介绍：
旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。

内螺纹三通旋塞阀应用范围：
不锈钢内螺纹三通旋塞阀应用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

不锈钢旋塞阀主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X14W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤100

内螺纹三通旋塞阀标准规范：

设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

内螺纹三通旋塞阀零件材料与工况：

零件名称	阀体	塞子	填料压盖	填料
X14W-1.0P	不锈钢	不锈钢	不锈钢	油浸石棉盘根柔性石墨
				油浸石棉盘根柔性石墨

内螺纹三通旋塞阀主要尺寸及重量：

公称通径 DN（mm）	管螺纹 G	尺寸（mm）
公称通径 DN（mm）	管螺纹 G	H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42
