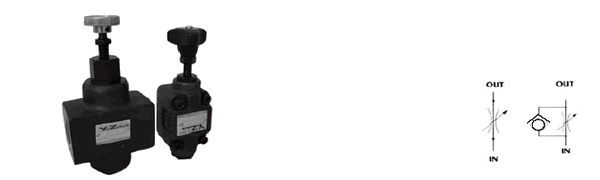

节流阀、单向节流阀
SR(C)G、SR(C)T

节流阀、单向节流阀特点

1、通过调节油液流经油路的横截面积，控制通过油量。适用于回路中随压力改变而允许少量流量变动的情况。
2、带单向阀的节流阀，单方向调整油量，反方向可自由流动，不受节流控制。
3、安装尺寸符合ISO 5781标准（板式）。

节流阀、单向节流阀型号说明

SR	C	G	-03
系列号码	带单向阀	安装型式	规格
节流阀系列	无标记：节流阀 C：单向节流阀	G-板式 T-管式	03：3/8" 06：3/4" 10：11/4"

节流阀、单向节流阀规格表

型号		最高使用压力 MPa	最大流量 ℓ/min	重量Kg
板式	管式	最高使用压力 MPa	最大流量 ℓ/min	板式	管式
SRT-03	SRG-03	25	30	1.4	1.5
SRCT-03	SRCG-03		30	1.5	1.5
SRT-06	SRG-06		80	2.6	2.7
SRCT-06	SRCG-06		80	3.5	4.4
SRT-10	SRG-10		200	6.1	5.2
SRCT-10	SRCG-10		200	7.4	8.1

使用注意事项:
1、推荐粘度：正常工作时所推荐粘度：15～400cst。
2、推荐油液：石油基液压油：使用相当于ISO VG32或VG46的油液，若使用其它种类液压油，请洽询朝田公司技术部。
3、工作油温：连续工作的温度为5～70℃。
4、污染控制：应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS11级，用25μ或更精密的管路滤油器。
5、流量控制：调节流量时，放松锁紧螺母，慢慢转动流量调整手柄，，SRCG(T)系列顺时针为流量增加，逆时针为流量减少，调整完毕，不要忘记你了拧紧锁紧螺母，SRG(T)系列则相反。
