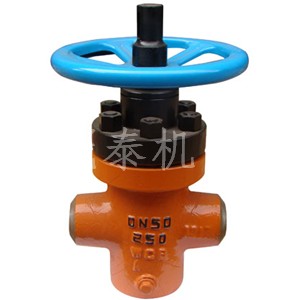

一、Z63Y-160,ZF63Y高压焊接平板闸阀产品简介:
该阀门采用新型平衡浮动式密封结构,适用于压力不大于40MPa,温度不高于120℃的油、天然气等管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油、天然气工业界一种理想的新型装备。
二、结构特征与工作原理:
1、采用浮动阀座,双向启闭,密封可靠,启闭灵活。
2、闸板下部开有导流孔,并给予精密导向,同时密封部均喷
焊硬质合金,耐冲蚀。
3、阀体承载能力高,通道为直通式,全开时,与闸板导流孔
相贯通和直管相似,流阻很小。阀杆处采用复合填料,多重密封,使得密封可靠,摩擦力小。
4、关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介
质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
5、由于采用双重密封,所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道
孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
三、 Z63Y-160,ZF63Y高压焊接平板闸阀性能规范:
|
压 力 等 级 |
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
|
工作压力(MPa) |
≤16 |
≤20 |
≤25 |
≤32 |
≤35 |
≤40 |
|
强度试验(MPa) |
24 |
30 |
37.5 |
48 |
52.5 |
60 |
|
密封试验(MPa) |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
|
介 质 |
水、油品、天然气等 |
|
温 度 |
-19~120℃ |
四、

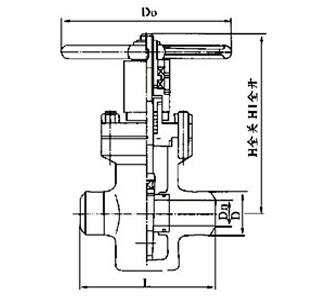

Z63Y-160,ZF63Y高压焊接平板闸阀结构图 :
五、Z63Y-160,ZF63Y高压焊接平板闸阀外形及连接尺寸:
|
公称压力(MPa) |
公称通径(mm) |
尺寸(mm) |
|
D |
G |
C |
L |
E |
H |
W |
16
20 |
40 |
36 |
43 |
64 |
210 |
82 |
356 |
240 |
|
50 |
46 |
52 |
70 |
242 |
100 |
379 |
260 |
|
65 |
58 |
63 |
89 |
260 |
125 |
402 |
280 |
|
80 |
72 |
78 |
108 |
310 |
157 |
475 |
320 |
|
100 |
90 |
95 |
130 |
450 |
183 |
548 |
350 |
|
150 |
135 |
150 |
195 |
550 |
262 |
660 |
450 |
|
200 |
179 |
195 |
235 |
700 |
340 |
793 |
550 |
|
25 |
40 |
36 |
43 |
64 |
210 |
82 |
356 |
240 |
|
50 |
46 |
56 |
76 |
310 |
120 |
379 |
260 |
|
65 |
53 |
67 |
89 |
340 |
132 |
402 |
280 |
|
80 |
65 |
86 |
114 |
380 |
157 |
475 |
320 |
|
100 |
80 |
101 |
133 |
450 |
183 |
548 |
350 |
|
150 |
130 |
167 |
219 |
620 |
272 |
793 |
450 |
|
200 |
179 |
195 |
235 |
700 |
340 |
793 |
550 |
|
35 |
40 |
36 |
43 |
64 |
210 |
82 |
356 |
240 |
|
50 |
46 |
56 |
76 |
300 |
123 |
379 |
260 |
|
65 |
53 |
67 |
89 |
340 |
136 |
402 |
280 |
|
80 |
65 |
86 |
114 |
380 |
162 |
475 |
320 |
|
100 |
80 |
101 |
133 |
450 |
188 |
548 |
350 |
|
150 |
130 |
167 |
219 |
620 |
278 |
793 |
450 |
|
200 |
179 |
195 |
235 |
700 |
340 |
793 |
550 |
