15541948222| 基本型号 | (k)Z44WH(Y)、(K)Z544WH(Y)、(K)Z644WH(Y)、(K)Z744WH(Y)、(K)Z944WH(Y) | |||
| (k)Z64WH(Y)、(K)Z564WH(Y)、(K)Z664WH(Y)、(K)Z764WH(Y)、(K)Z964WH(Y) | ||||
| 压力等级范围 | PN1.6～10.0MPa | Class 150～600 | ||
| 通径范围 | DN150～100mm | 2"～40" | ||
| 驱动方式 | 手轮驱动 | 齿轮动、气动、液动、电动 | ||
| 适用范围 | Class 150～300(PN1.6～4.0) | Class400(PN6.4) |
Class600 (PN10.0) |
4"～36" (DN100～900mm) |
| 2"～6"(DN50～150mm) | 2"～4"(DN50～100mm) | 2"～3"(DN50～80mm) | ||
| 压力等级 | 常温试验压力(MPa) | 适用温度 | 适用介质 | |||||
| 壳体体验 | 左密封 | 右密封 | 低压气密封 | 普通型 | 抗硫型 | |||
| 公称压力(MPa) | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 |
-29～121℃ 或按用户要求 |
石油、天然气、水等非腐蚀性介质 |
含H2S、CO2的石油、天然气、水等腐蚀性介质 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| 10.0 | 15.0 | 11.0 | 11.0 | 0.6 | ||||
| 磅级(Lb) | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.5 | 5.5 | 5.5 | 0.6 | ||||
| 600 | 15.0 | 11.0 | 11.0 | 0.6 | ||||
| 设计依据 | GB | APl | |
| 设计标准 | JB/T5298 |
APl 6D ASME B 16.34 |
|
| 结构长度 | 法兰 |
GB/T 12221 JB/T 5298 |
APl 6D ASME B 16.10 |
| 焊接 | GB/T 15188.1 | ||
| 连接法兰 |
GB/T9113 JB /T 79 |
ASME B 16.5 MSS SP44 |
|
| 对焊端 | GB/T 12224 | ASME B 16.25 | |
| 试验和检验 | JB/T 9092 |
APl 6D APl 598 |
|

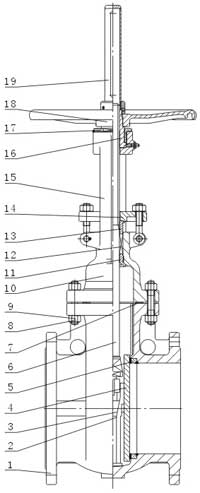

| 序号 | 零件名称 | 材料 | |||
| 普通型 | 抗硫型 | ||||
| GB | ASTM | GB | ASTM | ||
| 1 | 阀体 | WCB | A216-WCB | WCB | A216-WCB |
| 2 | 阀板架 | WCB | A216-WCB | WCB | A216-WCB |
| 3 | 楔块 | WCB+STL | A216-WCB+STL | WCB+STL | A216-WCB+STL |
| 4 | 闸板 | 25+STL | A105+STL | 1Cr18Ni9+STL | A276-304+STL |
| 5 | 阀座 | 25+STL | A105+STL | 1Cr18Ni9+STL | A276-304+STL |
| 6 | 阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9 | A276-304 |
| 7 | 上密封座 | 1Cr13 | A276-410 | 1Cr18Ni9 | A276-304 |
| 8 | 填料 | 柔性石墨 | |||
| 9 | 填料压套 | 2Cr13 | A276-410 | 2Cr13 | A276-402 |
| 10 | 填料压盖 | WCB | A276-WCB | WCB | A276-WCB |
| 11 | 指示针 | 1Cr13 | A276-410 | 1Cr13 | A276-410 |
| 12 | 垫片 | 柔性石墨+1Cr18Ni9 | 柔性石墨+304 | 柔性石墨+1Cr18Ni9 | 柔性石墨+304 |
| 13 | 阀盖 | WCB | A216-WCB | WCB | A216-WCB |
| 14 | 螺柱 | 35CrMoA | A193-B7 | 35CrMoA | A193-B7 |
| 15 | 螺母 | 35 | A194-2H | 35 | A194-2H |
| 16 | 支架 | WCB | A216-WCB | WCB | A216-WCB |
| 17 | 阀杆螺母 | ZQA19-4 | C95500 | ZQA19-4 | C95500 |
| 18 | 压盖 | 25 | A105 | 25 | A105 |
| 19 | 手轮H | QT400-17 | A536-60-40-18 | QT400-17 | A536-60-40-18 |
| 20 | 指示罩 | 25 | A105 | 25 | A105 |
