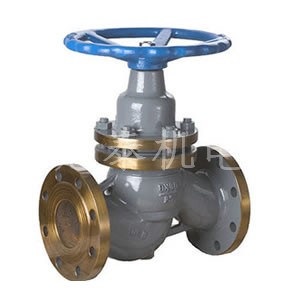

双柱三通柱塞阀U43SM


在线咨询
  • 产品详情
双柱三通柱塞阀概述：
U43SM双柱三通柱塞阀在石油、化工、化肥、冶金、制药等生产环节需要将流体从一条管线快速切换到另一条管线，或者将一条管线的流体同时分配给另外两面三刀条管线，以满足工艺流程的要求。对此采用三通柱塞阀即可以实现

双柱三通柱塞阀主要连接、结构尺寸：
DN(mm)
尺寸（mm）		 U43SM-16C（P）
50 65 80 100 125 150 200 250 300 350 400
L 125 145 155 175 200 225 275 325 375 425 475
W 200 240 270 310 340 400 520 640 760 900 1000
D 160 180 195 215 245 280 335 405 460 520 580
K 125 145 160 180 210 240 295 355 410 470 525
T 16 18 20 20 22 24 26 30 30 34 36
n-φ 4-18 4-18 8-18 8-18 8-18 8-23 12-33 12-25 12-25 16-25 16-30

DN(mm)
尺寸（mm）		 U43SM-25C（P）
50 65 80 100 125 150 200 250 300 350 400
L 125 145 155 175 200 225 275 325 375 425 475
W 200 240 270 310 340 400 520 640 760 900 1000
D 160 180 195 230 270 300 360 425 460 550 610
K 125 145 160 190 220 250 310 370 430 490 550
T 20 22 22 24 28 30 34 36 40 44 48
n-φ 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
