SFA-22C300T8空调机组专用安全阀 【产品特点】
1、整定压力偏差小，可达±3%
2、启闭压差≤15%
3、选用优质的弹簧钢，保证弹簧的寿命和稳定性
4、全身采用黄铜棒材加工而成
5、全启式结构，排量大
6、密封采用聚四氟乙烯F4材料，密封性能高
7、卤素检测试验≤0.1盎司/年
【执行标准】
SFA-22C300T8空调机组专用
设计规范：ANSI/ASHRAE15
结构长度：ANSI
试验与检验：ANSI
产品标识：GB/T 12220
供货规范：JB/T 7928
销售SFA-22C300T8冷冻机用安全阀 【产品型号】
SFA-22C300T8 BA22C-300T
SFA-22C300T8空调机组专用安全阀【整定压力等级】
≤4.0MPa
【额定排量】
SFA-22C300T8空调机组专用
|
口径 mm（in） |
do
（mm） |
整定压力Psig（Mpa） |
|
200（1.38） |
250（1.72） |
300（2.07） |
350（2.42） |
400（2.76） |
|
DN8（1/4） |
6.3 |
9 |
11.5 |
13.5 |
15.5 |
18 |
|
DN10（3/8） |
7.0 |
12 |
14.5 |
17 |
20 |
22.5 |
|
DN15（1/2） |
7.8 |
14.5 |
18 |
21.5 |
25 |
28 |
|
DN20（3/4） |
11 |
29 |
35.5 |
42.5 |
49.5 |
56 |
|
DN25（1） |
18 |
77.5 |
95.5 |
114 |
132.5 |
150.5 |
|
DN32（1/4） |
26.5 |
168 |
207 |
247 |
287 |
319.5 |
注：排量单位Lbs/min（空气）
【性能参数】
SFA-22C300T8空调机组专用
|
型号 Type |
BA22C-300T |
|
公称压力 |
300Lbs |
|
公称通径 |
DN8~32（1/4~1-1/4"） |
|
强度试验压力 |
5.2MPa |
|
排放压力 |
≤1.1倍整定压力 |
|
密封压力 |
0.9倍整定压力 |
|
密封性 |
气压试验2分钟无泄漏、卤素检漏实验泄漏率≤0.1盎司/年 |
|
适用温度 |
-40~105°C |
|
适用介质 |
制冷剂、油、水、气体等 |
SFA-22C300T8空调机组专用【主要零件材料】
|
序号 NO. |
零件名称 |
材料 |
|
1 |
阀体 |
HPb59-1/H62 |
|
2 |
密封圈 |
PTFE |
|
3 |
阀瓣 |
HPb59-1/H62 |
|
4 |
弹簧 |
50CrVA |
|
5 |
调整螺母 |
HPb59-1/H62 |
|
6 |
垫片 |
T3 |
|
7 |
螺母 |
HPb59-1/H62 |
SFA-22C300T8空调机组专用 【主要外形连接尺寸】
|
口径mm（in） |
in |
≈H （mm） |
|
进口A |
出口B |
|
DN8（1/4） |
1/4-18MNPT |
5/8-18UNF |
80 |
|
DN10（3/8） |
3/8-18MNPT |
5/8-18UNF |
90 |
|
DN15（1/2） |
1/2-14MNPT |
7/8-14UNF |
95 |
|
DN20（3/4） |
3/4-14MNPT |
3/4-14FNPT |
100 |
|
DN25（1） |
1-11.5MNPT |
1-11.5FNPT |
120 |
|
DN32（1/4） |
1/4-11.5MNPT |
1/2-11.5FNPT |
175 |

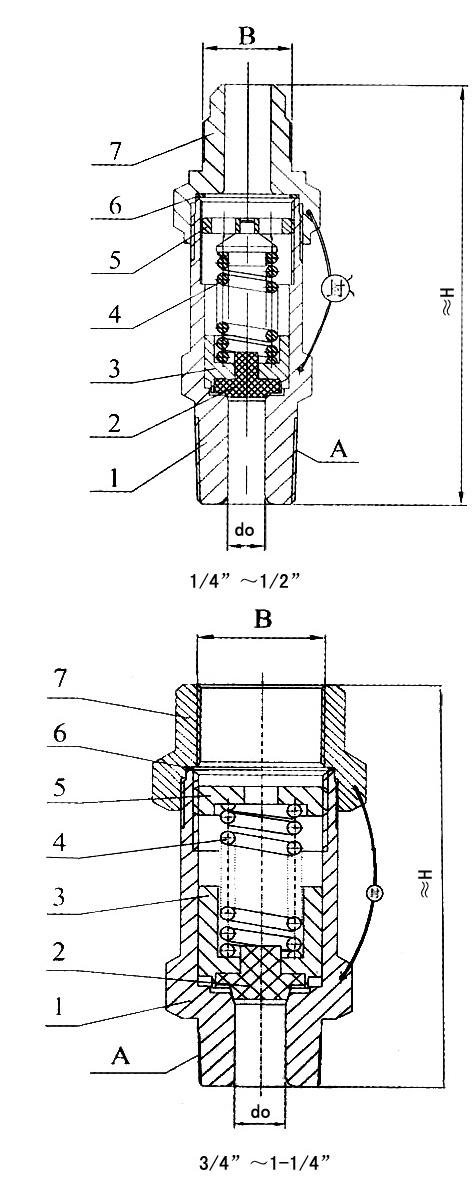

【结构图片】
SFA-22C300T8空调机组专用
