GA49H/A49H型脉冲式安全阀简介：
GA49H/A49H型脉冲式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许最高压力值，保证设备安全运行。
GA49H/A49H型脉冲式安全阀的工作原理：
①通过杠杆和重锤来平衡介质在阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
②密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
③阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。 GA49H、
GA49H/A49H型脉冲式安全阀的安装说明：
1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离， 不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。

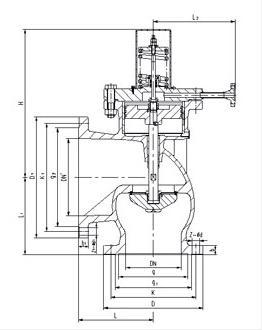

GA49H/A49H型脉冲式安全阀外形尺寸和连接尺寸：
|
型号 |
公称通径DN |
尺 寸 |
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
Z-d |
DNˊ |
Dˊ |
D1ˊ |
D2ˊ |
bˊ |
zˊ-dˊ |
|
|
A49H-40 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
|
A49H-40 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
|
A49H-40 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16-34 |

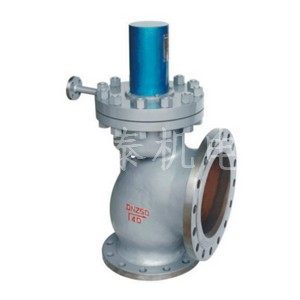

GA49H/A49H型脉冲式安全阀产品外形结构图：
