产品介绍：

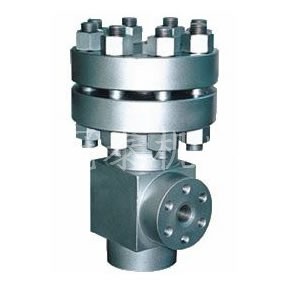

A42Y-1000超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上，作为超压保护装置。
应用范围：
A42Y-1000型超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上。
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
|
NO. |
零件名称 |
A42Y-1000材料 |
|
1 |
阀体 |
锻35 |
|
2 |
阀瓣 |
2Cr13 |
|
3 |
导向套 |
2Cr13 |
|
4 |
阀盖 |
35 |
|
5 |
弹簧 |
50CrVA |
|
6 |
阀杆 |
2Cr13 |
|
7 |
调整螺杆 |
45 |
|
8 |
阀帽 |
ZG200-400 |
|
|
密封面材料 |
堆焊Co基硬质合金 |
主要尺寸及重量：
|
公称通径 |
尺寸 |
|
do |
D |
D1 |
M |
B |
Z-?d |
DN’ |
M’ |
L |
L1 |
H |
|
10 |
6 |
115 |
80 |
M42×2 |
32 |
4-18 |
15 |
M27×2 |
80 |
110 |
320 |
|
15 |
8 |
135 |
95 |
M48×2 |
36 |
4-22 |
20 |
M33×2 |
80 |
120 |
330 |
|
25 |
10 |
165 |
115 |
M64×3 |
40 |
6-26 |
32 |
M45×2 |
85 |
130 |
350 |
安装说明：
①各种全启超高压安全阀都应垂直安装。
②全启式超高压安全阀出口处应无阻力，避免产生受压现象。
③全启式超高压安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的全启式超高压安全阀应作定期检查。
订货须知:
⑴ 产品型号与名称
⑵ 公称通径DN
⑶ 额定流量系数KV
⑷ 公称压力和压差
⑸ 阀体和阀内组件材料
⑹ 安全阀流量特性
⑺ 安全阀适用温度
⑻ 电源电压和控制信号
⑼ 是否带附件
