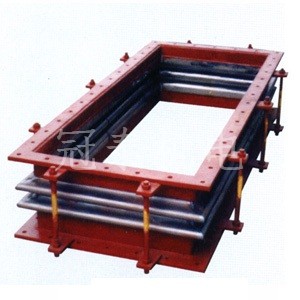

矩形波纹补偿器又称又称波纹膨胀节，波纹伸缩节。该产品具有轴向、横向、角向补偿功能。
型号：DN1000-DN5000，压力级别0.01-0.25Mpa
连接方式：1、法兰连接 2、接管连接
轴向补偿量：根据用户要求
主要数据表
|
端面尺寸 LpxLs(mm) |
1000×800 | 1500×800 | 2000×800 | 2500×800 | 3000×800 | ||||||
| 波数n | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | |
| 补偿量Xo(mm) | 42 | 21 | 42 | 21 | 42 | 21 | 42 | 21 | 42 | 21 | |
|
总长 L (mm) |
LO | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 |
| L2 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 | |
| L3 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 | |
| L4 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 | |
|
轴向刚度 Kx(kgf/mm) |
0.0211 XL |
0.0106 XL |
0.0211 XL |
0.0106 XL |
0.0211 XL |
0.0106 XL |
0.0211 XL |
0.0106 XL |
0.0211 XL |
0.0106 XL |
|
|
端面尺寸 LpxLs(mm) |
3500×800 | 4000×800 | 5000×800 | 4500×1120 | 3171×2716 | ||||||
| 波数n | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | |
| 补偿量Xo(mm) | 21 | 38 | 21 | 38 | 21 | 38 | 21 | 38 | 21 | 38 | |
|
总长 L (mm) |
LO | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 | 310 | 470 |
| L2 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 | 360 | 520 | |
| L3 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 | 410 | 570 | |
| L4 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 | 460 | 620 | |
|
轴向刚度 Kx(kgf/mm) |
0.0211 XL |
0.0357 XL |
0.0211 XL |
0.0357 XL |
0.0211 XL |
0.0357 XL |
0.0211 XL |
0.0357 XL |
0.0211 XL |
0.0357 XL |
|
