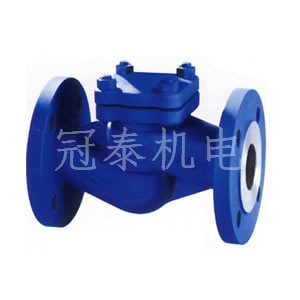

德标止回阀H41H

产品详情

产品结构特点：
德标止回阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质。
其主要结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
技术规范：

结构形式Construction	DIN3356
结构长度facetofacedimension	DIN3202
连接法兰flangedends	DIN2543-2546
试验和检验test&inspection	DIN3230-75

产品性能规范：

公称压力(MPa) nominalpressure	壳体试验压力(MPa) shelltest	密封试验压力(MPa) sealingtest	适用温度(℃) suitabletemp	适用介质 suitablemadium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

主要零部件材质：

序号NO.	名称partname	材质material
1	阀体body	GS-C25、CF8、CF3
2	阀瓣disc	2CR13、F304、F316
3	金属垫片Metalspiralwoundgasket	石棉+不锈钢 Asbestos+stainlesssteel、PTFE
4	阀盖bonnet	GS-C25、CF8、CF3
5	六角螺母Hexagonnut	ASTMA1932H、A193-8、A193-8M
6	双头螺栓bolt	ASTMA193B7、A193-B8、A193-B8M

H41H-16

压力等级 pressure	PN16
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)Weight	2.4	3.0	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278

H41H-25

压力等级 pressure	PN25
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)Weight	2.4	3.0	3.8	6	8	11	16	21	32	51	70	136	318	330

H41H-40

压力等级 pressure	PN40
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)Weight	2.4	3.0	3.8	7.1	10.4	12.7	22.5	28	40	64	90	170	240	370

订货须知：
一、请提供以下产品参数以便我们的为您正确选型：①产品名称、②型号、③口径、④压力、⑤阀体材质、⑥连接方式、⑦使用温度、⑧使用介质、⑨传动方式、⑩是否带附件。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
