产品说明：

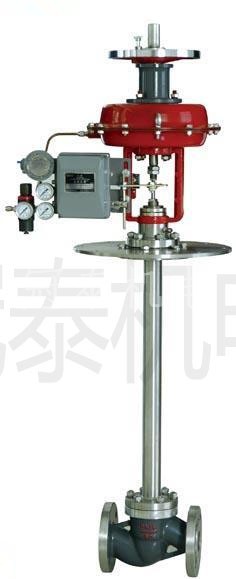

　 ZXPD气动薄膜低温角形调节阀是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧 执行结构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构，材料为铝合金，具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。
　 本系列产品有连接板安装型、浮动套安装型两，公称压力等级为PN0.6 MPa，阀体口径范围DN20~100，适用流体温度-60℃~-250℃范围内多种档次，泄漏量等级有IV和VI二种，流量特性为线性或等百分比。多种多样的品种规格可供选择。
技术参数：

公称通径DN（mm）			20				25	32		40		50	65	80	100
阀座直径dn（mm）			10	12	15	20
额定流量系数 KV		直 线	1.8	2.8	4.4	6.9	11	17.6		27.5		44	69	110	176
		等百分比	1.6	2.5	4.0	6.3	10	16		25		40	63	100	160
额定行程（mm）			16					25					40
膜片有效面积Ae（cm2）			280					400					600
固有流量特性			直线、等百分比
公称压力PN（MPa）			0.6
固有可调比（R）			50
工作温度t（℃）			D0：-60~-100， D1：-100~-200， D2：-200~-250
信号范围PN(KPa)			20~100，40~200，20~60，60~100，80~240
允许压差 （MPa）	不带定位器		0.6						0.47		0.30		0.27	0.18	0.11
	带定位器		0.6											0.41	0.26
允许泄漏量			IV级 VI级
气源压力Ps(MPa)			0.14~0.4

本产品性能指标贯彻GB/T4213-92
订货须知：
订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
