15541948222| 产品特点 | 技术参数 | ||
| 适用于工业炉窑、干燥设备、暖通空调、锅炉设备、制药机械、石油化工、电力装备、钢铁、电镀涂装、环保设备、吹灰除尘、纺织印染、水处理等控制系统。该系列具有多种型式，您可以根据控制需要进行选择。 | 介质温度：-5℃～180℃ | ||
| 工作压力：0～8bar 0.4～10bar | |||
| 运作方式：直动式,先导式 | |||
| 工作型式：常闭型、常开型 | |||
| 阀体材质：黄铜 | |||
| 密封材质：聚四氟乙烯（PTFE） | |||
| 功能选项 | 电器参数 | ||
| 代号 | 功能选项 | 功能说明 | 线圈参数：AC220V 240V 110V 24V DC24V 12V |
| NO | 常闭型 | 通电阀开，断电阀关 | 铁壳线圈：IP54 H级 |
| K | 常开型 | 通电阀关，断电阀开 | 铁壳线圈：AC 18VA DC 20W（0.4～10bar） |
| T | 定时器 | 可以设定开，关间隙时间 | 铁壳线圈：AC 50VA DC 30W(0～8bar） |

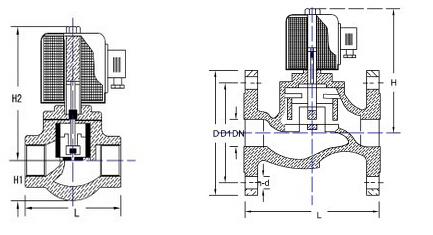

| 规格参数表 | |||||||||||
| 型号 | 接口G | 通径mm | Cv值 | L | H | D | D1 | b | n-d | 直动式 | 先导式 |
| LD7315 | 1/2 | 15 | 3.7 | 82 | 150 | / | / | / | / | 0～8 | 0.4～10 |
| LD7320 | 3/4 | 20 | 7 | 100 | 192 | / | / | / | / | 0～8 | 0.4～10 |
| LD7325 | 1 | 25 | 11 | 110 | 195 | / | / | / | / | 0～8 | 0.4～10 |
| LD7332 | 1 1/4 | 32 | 14 | 118 | 206 | / | / | / | / | 0～8 | 0.4～10 |
| LD7340 | 1 1/2 | 40 | 24 | 125 | 209 | / | / | / | / | 0～8 | 0.4～10 |
| LD7350 | 2 | 50 | 35 | 128 | 225 | / | / | / | / | 0～8 | 0.4～10 |
| LD7315F | 法兰 | 15 | 3.7 | 101 | 150 | 95 | 65 | 4-Φ12 | 0～8 | 0.4～10 | |
| LD7320F | 法兰 | 20 | 7 | 107 | 192 | 105 | 75 | 4-Φ14 | 0～8 | 0.4～10 | |
| LD7325F | 法兰 | 25 | 11 | 106 | 195 | 115 | 85 | 4-Φ14 | 0～8 | 0.4～10 | |
| LD7332F | 法兰 | 32 | 14 | 120 | 206 | 140 | 100 | 4-Φ18 | 0～8 | 0.4～10 | |
| LD7340F | 法兰 | 40 | 24 | 146 | 209 | 150 | 110 | 4-Φ18 | 0～8 | 0.4～10 | |
| LD7350F | 法兰 | 50 | 35 | 146 | 225 | 165 | 125 | 4-Φ18 | 0～8 | 0.4～10 | |
| 优化建议 |
| *您在设计控制方案时尽量选择常闭型（NC）,如电磁阀打开时间较长，关闭时间比较短则选用常开型（NO）。 |
| *流体中含有杂质，应在阀前安装过滤网（滤网≥60目）。 |
| *阀体标注方向必须与介质流向一致 |
| *提供特殊电压的线圈其工作压力可能变化，请务必先与我工厂咨询。 |
