15541948222| 公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 额定流量系数Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 | |
| 公称压力 MPa | 1.0 | |||||||||||||
|
执 行 机 构 |
Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | |||||||
| Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-310C | DKZ-410C | DKZ-410C | DKZ-510C | ||||||||
| 有效推力(N) | 1000 | 4000 | 6400 | |||||||||||
| 工作行程mm | 10 | 16 | 25 | 40 | 60 | |||||||||
| 允许压差(MPa) | P1=△P | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 | ||
| P1=P2 | ||||||||||||||
| 法兰标准 | 78-59 | |||||||||||||
| 流量特性 | 近似快开（调节式） | |||||||||||||
| 电源电压 | 220V 50Hz | |||||||||||||
| 出厂状态 | 电开（如需电关，订货时应注明 | |||||||||||||
| 项目 | 指标值 |
| 基本误差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死区％ | ≤3.0 |
| 始终点偏差％ | ±2.5 |
| 额定行程偏差％ | ±2.5 |
| 纯滞后 | ≤IS |
| 允许泄量L/H | 橡胶隔膜片"0"，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水） |
| 绝缘电阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |
|

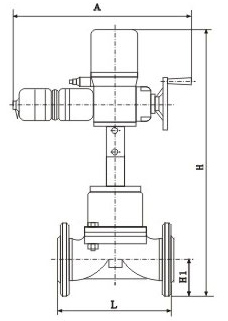

公称通径 DN |
ZAZT型 | ZAZTC型 | ||||||
| A | H | H1 | L | A | H | H1 | L | |
| 15 | 460 | 562 | 48 | 140 | 340 | 802 | 48 | 140 |
| 20 | 460 | 568 | 53 | 145 | 340 | 808 | 53 | 145 |
| 25 | 460 | 578 | 58 | 155 | 340 | 818 | 58 | 155 |
| 32 | 460 | 593 | 68 | 165 | 340 | 833 | 68 | 165 |
| 40 | 460 | 600 | 73 | 190 | 340 | 840 | 73 | 190 |
| 50 | 460 | 610 | 80 | 210 | 340 | 850 | 80 | 210 |
| 65 | 460 | 630 | 90 | 240 | 340 | 870 | 90 | 240 |
| 80 | 530 | 688 | 98 | 270 | 430 | 1280 | 98 | 270 |
| 100 | 530 | 703 | 108 | 335 | 430 | 1296 | 108 | 335 |
| 125 | 630 | 810 | 123 | 375 | 430 | 1403 | 123 | 375 |
| 150 | 630 | 835 | 140 | 410 | 430 | 1408 | 140 | 410 |
| 200 | 630 | 563 | 168 | 540 | 430 | 1489 | 168 | 540 |
| 250 | 630 | 933 | 200 | 650 | 430 | 1586 | 200 | 650 |
| 基体和衬里 | HT200 | ZG1Cr18Ni9Ti | 隔膜片 | ||||
| 无 | 衬F46 | 衬F3 | 氯丁橡胶 | 氟橡胶 | F46 | ||
| 代号 | 1 | 3 | 2 | 4 | 1 | 3 | 2 |
