锅炉给水调节阀概述：
STB锅炉给水调节阀是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行第一级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。
该阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。
该阀具有以下优点：
阀内组件结构新颖，采用套筒节流，有效控制流速在30m/s左右。
节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。
阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到HRC70左右，抗冲刷能力强。
阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。

KV值和行程

公称通径	50	80	100	150	200	250	300
KV值	27		78	135	198
行程mm	25	38	38	50	75	100	100

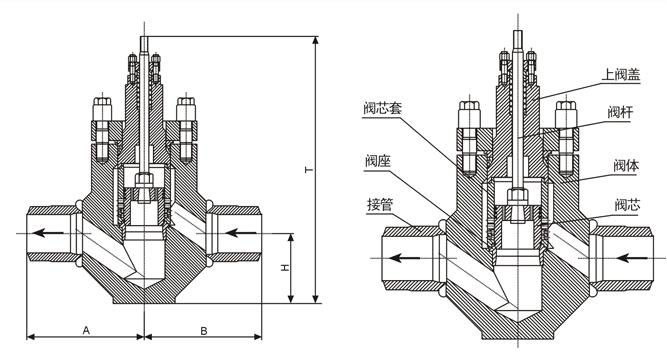

外形尺寸

公称通径DN	B	T	H	管道规格
50	385	258		76*10
80
100	310	750	190	133*16
125	390	895	225	168*22
150	727	985		194*25
200	390			273*36

技术参数和性能
阀 体
形　 式　 锻造直通式
公称通径　 DN50,80,100,150,200,250,300
公称压力　 PN25,32Mpa
连接形式　 BW焊接形式
材　 料　 20#锻钢
工作温度　 小于420度
压盖形式　 螺栓压紧式
填　 料　 高温石墨编织填料
阀内组件
阀芯形式　 压力平衡串级式
流量特性　 等百分比特性
套筒形式　 分离式
材　 料　 特种不锈钢表面硬化处理
执行机构
形　 式　 气动活塞执行机构或电动执行机构
环境温度　 -30-70度
作用形式　 气-关式 或电—关式
附　 件　 定位器，手轮机构，行程开关，电磁阀，阀位传送器等
性能
泄流量　　 小于额定KV值的0.01%，符合ANSI B16.104—1976 IV级
回　 差　 小于全行程的1（带定位器）
线　 性　 小于全行程的+-1（带定位器）

订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号10.其它特殊要求
