气动单座调节阀ZJHP

产品详情

■气动单座调节阀概述

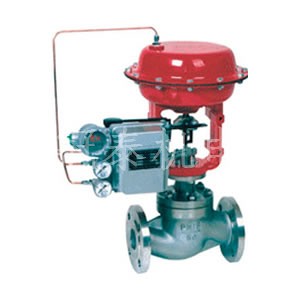

　　ZJHP型气动单座调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
　　ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度氏、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。
　　本产品操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。
■气动单座调节阀主要技术参数和性能指标
　1、调节机构主要技术参数

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
1、执行机构主要技术参数

型　号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积cm²	350	350	560	900
行　程mm	16	25	40	60
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100

2、性能指标

项目		指标值	项目				指标值
基本误差％	不带定位器	±5.0	始终点偏差％	气关	不带定位器	始点	±5.0
						终点	±2.5
	带定位器	±1.0			带定位器	始点	±1.0
						终点	±1.0
回差％	不带定位器	3.0		气开	不带定位器	始点	±2.5
						终点	±5.0
	带定位器	1.0			带定位器	始点	±1.0
						终点	±1.0
死区％	不带定位器	3.0
	带定位器	0.4	允许泄漏量L/h				1×10^-4× 阀额定容量
额定行程偏差％		±2.5

4、允许压差

开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	公称通径（阀座直径）mm
					20				25	40		50	65	80	100	150		200
					(10)	(12)	(15)	(20)	25	(32)	(40)	50	65	80	100	(125)	(150)	200
气关	ZHA-22	20～100 20～100 40～200	140 250 400	P R P或R	6.4 6.4 6.4	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA-23	20～100 20～100 40～200	140 250 400	P R P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA-34	20～100 20～100 40～200	140 250 400	P R P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA-45	20～100 20～100 40～200	140 250 400	P R P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
气开	ZHA-22	20～100 40～200 80～240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHA-23	20～100 40～200 80～240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHA-34	20～100 40～200 80～240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHA-45	20～100 40～200 80～240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20
