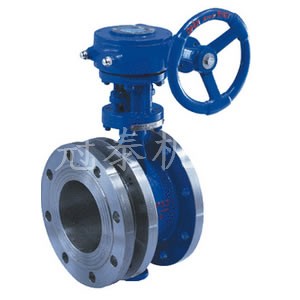

蜗轮伸缩蝶阀用途及特点
伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品，医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点如下：
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、难修阀门提供方便；
3、密封部位可调节更换，密封性能可靠等特点。
蜗轮伸缩蝶阀设计、制造标准
设计标准:GB/T 12238-1989
法兰连接尺寸:GB/T 9113.1-2000；GB/T 9113.2-2000；GB/T 9115.1-2000；GB/T 9115.2-2000
压力试验：GB/T 13927-1992;JB/T 9092-1999
蜗轮伸缩蝶阀主要技术参数
|
公称通径 |
DN(mm) |
50~2000 |
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用温度 |
≤80℃ |
|
适用介质 |
空气、水、蒸气、煤气、油品等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、聚四氟、聚内脂、不锈钢 |
|
阀杆 |
2Cr13、不锈钢、铬钼钢 |
|
伸缩管 |
铸铁、铸钢、不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
主要连接及外形尺寸
|
公称通径 |
外形尺寸(参考值) |
法兰尺寸和螺栓孔尺寸(标准值) |
|
H |
H1 |
最大长度 |
最小长度 |
设计长度 |
A |
B |
0.6MPa |
|
mm |
in |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
80 |
309 |
164 |
138 |
151 |
180 |
200 |
140 |
110 |
88 |
4-14 |
|
65 |
21/2 |
95 |
337 |
190 |
154 |
172 |
180 |
200 |
160 |
130 |
108 |
4-14 |
|
80 |
3 |
98 |
347 |
198 |
166 |
182 |
180 |
200 |
190 |
150 |
124 |
4-18 |
|
100 |
4 |
114 |
373 |
228 |
188 |
208 |
180 |
200 |
210 |
170 |
144 |
4-18 |
|
125 |
5 |
128 |
405 |
240 |
204 |
550 |
180 |
200 |
240 |
200 |
174 |
8-18 |
|
150 |
6 |
139 |
440 |
246 |
206 |
226 |
270 |
280 |
265 |
225 |
199 |
8-18 |
|
200 |
8 |
174 |
612 |
265 |
219 |
242 |
400 |
425 |
320 |
280 |
254 |
8-18 |
|
250 |
10 |
215 |
693 |
295 |
240 |
267 |
400 |
425 |
375 |
335 |
309 |
12-18 |
|
300 |
12 |
245 |
747 |
308 |
265 |
282 |
450 |
560 |
440 |
395 |
363 |
12-22 |
|
350 |
14 |
270 |
802 |
327 |
272 |
300 |
450 |
560 |
490 |
445 |
413 |
12-22 |
|
400 |
16 |
305 |
991 |
368 |
308 |
338 |
535 |
580 |
540 |
495 |
163 |
16-22 |
|
450 |
18 |
325 |
1037 |
370 |
310 |
340 |
535 |
580 |
595 |
550 |
518 |
16-22 |
|
500 |
20 |
360 |
1127 |
392 |
332 |
362 |
535 |
580 |
645 |
600 |
568 |
20-22 |
|
600 |
24 |
445 |
1377 |
441 |
375 |
408 |
570 |
660 |
755 |
705 |
667 |
20-26 |
|
700 |
28 |
505 |
1496 |
460 |
400 |
430 |
750 |
550 |
860 |
810 |
772 |
24-26 |
|
800 |
32 |
560 |
1584 |
499 |
445 |
475 |
750 |
550 |
975 |
920 |
878 |
24-30 |
|
900 |
36 |
630 |
1676 |
520 |
460 |
490 |
750 |
550 |
1075 |
1020 |
978 |
24-30 |
|
1000 |
40 |
680 |
1760 |
600 |
530 |
565 |
900 |
750 |
1175 |
1120 |
1078 |
28-30 |
|
1200 |
48 |
795 |
2018 |
675 |
571 |
623 |
1000 |
925 |
1405 |
1340 |
1295 |
32-33 |
|
1400 |
56 |
900 |
2363 |
760 |
683 |
722 |
1000 |
925 |
1630 |
1560 |
1510 |
36-36 |
|
1600 |
64 |
1100 |
2723 |
860 |
770 |
815 |
1000 |
925 |
1830 |
1760 |
1710 |
40-36 |
|
1800 |
72 |
1124 |
2844 |
930 |
830 |
880 |
1100 |
980 |
20475 |
1970 |
1718 |
44-39 |
|
2000 |
80 |
1292 |
3127 |
1020 |
920 |
970 |
1100 |
980 |
2265 |
2180 |
2125 |
48-42 |
