性能规范
设计制造
按API602、ANSI B16.34、
承插口连接尺寸
按ANSI B16.11
螺纹端连接尺寸
按ANSI B1.20.1（NPT）
阀体材料
A105、LF2、F11、F22、F5、F304、F316、F304L、F316L密封面型式
13Cr/13Cr、STL/STL、13Cr/STL、304/304、18-8/STL、18-8/18-8等

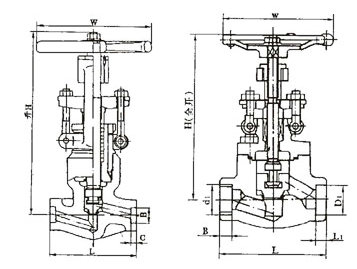

外形尺寸(150、300、600、800Lb)

DN		L	H	W	D₁	L₁	d₁ （NPT）	B	重量（kg）
in	mm	L	H	W	D₁	L₁	d₁ （NPT）	B	重量（kg）
1/2	15	79	151	100	21.8	9.6	1/2	13.6	4.0
3/4	20	92	158	100	27.1	12.7	3/4	13.9	4.3
1	25	111	185	125	33.8	12.7	1	17.3	6.6
1_1/4	32	120	239	160	42.6	12.7	1_1/4	18.0	9.5
1_1/2	40	152	243	160	48.7	12.7	1_1/2	18.4	11
2	50	172	279	180	61.1	15.9	2	19.2	14.5

外形尺寸(1500Lb)

DN		L	H	W	D₁	L₁	d₁ （NPT）	B	重量（kg）
in	mm	L	H	W	D₁	L₁	d₁ （NPT）	B	重量（kg）
1/2	15	111	214	100	21.8	9.6	1/2	13.6	4.0
3/4	20	111	218	100	27.1	12.7	3/4	13.9	4.3
1	25	130	239	125	33.8	12.7	1	17.3	6.6
1_1/2	40	172	290	160	48.7	12.7	11/2	18.4	11
2	50	200	313	180	61.1	15.9	2	19.2	14.5

外形尺寸(自密封900、1500、2500Lb)

DN		压力级（Lb）	d	≈H	W	A	B	C	L	重量（kg）
in	mm
1/2	15	900-1500	12.3	322	180	38	22.2	9.6	140	11
		2500							186	12
3/4	20	900-1500	16.2	322	180	46	27.7	12.7	140	11
		2500							186	12
1	25	900-1500	21.2	322	180	56	34.5	12.7	140	11
		2500							186	12
1_1/2	40	900-1500	34.4	414	200	75	49.1	12.7	178	21
		2500							232	28
2	50	900-1500	43.1	508	300	87	61.1	12.7	216	40
		2500							279	53
