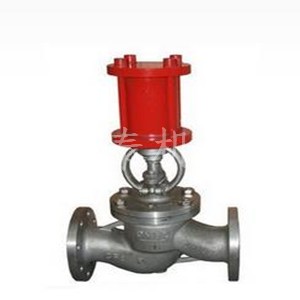

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
主要零件材料
|
零件名称 |
阀体、阀盖、阀瓣、阀杆 |
缸体、上下缸盖 |
活塞 |
填料、垫片 |
|
J741W-16P |
铬镍钛钢 |
35# |
灰铸铁或铝合金 |
聚四氟乙烯 |
|
J741W-16R |
铬镍钼钛钢 |
主要性能规范
|
型 号 |
公称压力 |
试验压力 |
工作压力 |
工作温度 |
适用介质 |
|
密封（水） |
气密封 |
壳 体 |
|
J741W-16P |
1.6 |
1.76 |
0.6 |
2.4 |
1.6 |
-40℃～+150℃ |
硝酸类 |
|
J741W-16R |
醋酸类 |
主要尺寸及重量
|
公称通径 |
尺 寸 |
重量（Kg） |
|
D |
D1 |
D2 |
Z-φd |
b |
L |
H |
|
50 |
16 |
125 |
100 |
4-18 |
16 |
230 |
337 |
20 |
|
65 |
180 |
145 |
120 |
4-18 |
18 |
290 |
365 |
35 |
|
80 |
195 |
160 |
135 |
8-18 |
20 |
310 |
470 |
51 |
|
100 |
215 |
180 |
155 |
8-18 |
20 |
350 |
525 |
65 |
|
125 |
245 |
210 |
185 |
8-18 |
22 |
400 |
572 |
80 |
|
150 |
280 |
240 |
240 |
8-18 |
24 |
480 |
585 |
100 |
