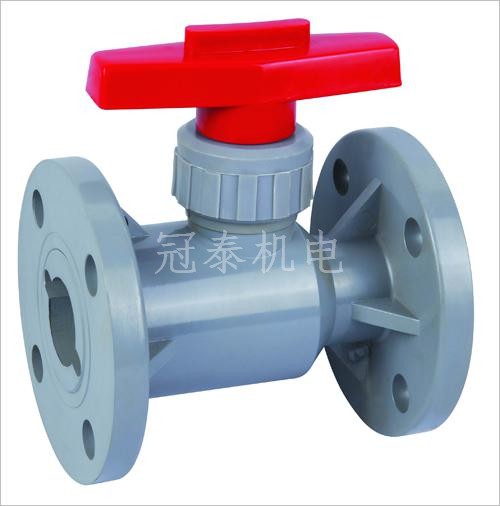

一、PP塑料球阀适用于带腐蚀性介质的输送过程的截流,根据不同材质温度-14℃~100℃、-40℃~140℃。 全部零件采用RPP或PVDF注塑件组装成型,塑料球阀耐腐蚀性能优良。 密封圈采用F4。耐腐性能优异,延长使用寿命。转动灵活、使用方便。塑料球阀整体式球阀泄漏点少,强度高,连接式球阀装拆方便。塑料球阀分类:法兰塑料球阀,丝扣塑料球阀,承插塑料球阀,双由令塑料球阀
二、安装工作:
1、安装前应核对法兰式球阀的规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净,以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规作适当悬吊固定,以避免安装后对阀产生不当的应力。
4、使用法兰式配管:
(1)、配管之两法兰面间必须平行对准同心。
(2)、安装时阀与法兰间需另行加装垫片。
5、装置完成后应再度确认全开及全关度。
三、操作:
1、开始操作前,用空气喷洗清除配管上的外物,配管内面用清水清洗干净。
2、开关之操作完全以标示方向为准。
3、要做配管耐压试验时,应将阀门打开。
塑料球阀主要连接尺寸及重量:
|
公称通径 |
标准值 |
参考值 |
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-∮d |
D0 |
H |
W(kg) |
|
PN1.6(MPa) |
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-∮14 |
120 |
80 |
2.5 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-∮14 |
140 |
90 |
3 |
|
25 |
1 |
150/140 |
115 |
85 |
65 |
2 |
16 |
4-∮14 |
160 |
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-∮18 |
160 |
110 |
5.7 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-∮18 |
200 |
120 |
7 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-∮18 |
250 |
135 |
9.5 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-∮18 |
300 |
145 |
15 |
|
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-∮18 |
350 |
185 |
19 |
|
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
22 |
8-∮18 |
400 |
195 |
33 |
|
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
24 |
8-∮18 |
500 |
210 |
58 |
|
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
24 |
8-∮23 |
200* |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-∮23 |
240* |
490 |
155 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
8-∮23 |
240* |
550 |
210 |
|
公称通径DN(mm) |
结构长度L(mm) |
结构长度公差(mm) |
工作压力(MPa) |
使用介质温度(℃) |
|
15 |
100 |
±0.34 |
1.0 |
-20℃~120℃ |
|
20 |
120 |
±0.34 |
1.0 |
|
25 |
140 |
±0.38 |
1.0 |
|
32 |
160 |
±0.42 |
1.0 |
|
40 |
160 |
±0.42 |
1.0 |
|
50 |
180 |
±0.46 |
1.0 |
|
65 |
220 |
±0.55 |
1.0 |
|
80 |
250 |
±0.60 |
1.0 |
|
100 |
280 |
±0.65 |
1.0 |
塑料球阀材质表:
|
序号 |
材质 |
序号 |
材质 |
|
1 |
阀体 |
6 |
锁紧螺母 |
|
2 |
手柄 |
7 |
球 |
|
3 |
阀杆 |
8 |
下密封座 |
|
4 |
压盖 |
9 |
下密封 |
|
5 |
填料环 |
|
|
