【保温球阀BQ41F-16P产品用途】
上海立正阀门有限公司专业生产保温球阀BQ41F-16P，该阀门具有良好的保温保冷特性，阀门的通径与管径一样，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
【保温球阀BQ41F-16P产品特点】
1、全孔或缩孔设计
2、防火、防静电
3、防低泄漏设计填料及填料函
4、防吹出阀杆
5、ISO 5211顶法兰
【保温球阀BQ41F-16P执行标准】
设计标准：ASME B 16.34、GB/T12224
结构长度：ASME B 16.10、GB/T12221
连接法兰：ASME B 16.5、JB/T 79
试验和检验：JB/T9092、API 598

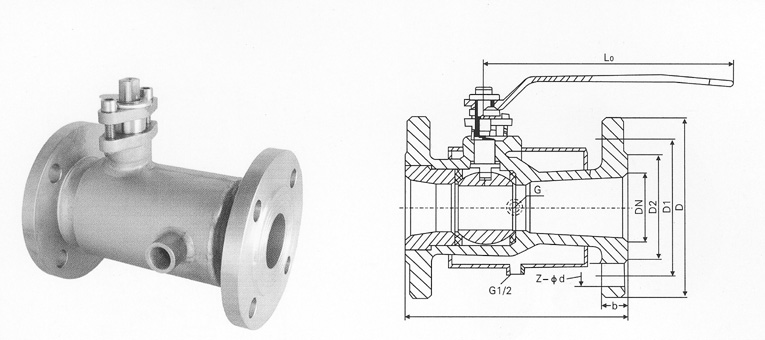

【保温球阀BQ41F-16P结构图片】
【保温球阀BQ41F-16P性能参数】
|
型号 |
BQ41F-16C |
BQ41F-25C |
BQ41F-16P |
BQ41F-25P |
|
工作压力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
|
适用温度（℃） |
≤200 |
|
适用介质 |
非腐蚀性介质 |
腐蚀性介质 |
|
材料 |
阀体、阀盖 |
碳钢 |
铬镍钛钢 |
|
球体 |
铬镍钢 |
|
阀座 |
聚四氟乙烯或氧化橡胶 |
聚四氟乙烯 |
|
阀杆 |
沉淀硬化钢 |
铬镍钢 |
保温球阀BQ41F-16P主要外形和连接尺寸
|
公称通径 |
主要外形尺寸和连接尺寸 |
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
W |
|
BQ41F-16C BQ41F-16P BQ41F-16R BQ641F-16C BQ641F-16P BQ641F-16R BQ941F-16C BQ941F-16P BQ941F-16R |
|
15 |
108 |
95 |
65 |
45 |
14 |
4-14 |
95 |
160 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
101 |
160 |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
106 |
160 |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
112 |
230 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
125 |
230 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
135 |
230 |
|
65 |
191 |
180 |
145 |
120 |
18 |
4-18 |
170 |
400 |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
193 |
400 |
|
100 |
229 |
215 |
180 |
155 |
20 |
8-18 |
265 |
700 |
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
310 |
700 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
355 |
1100 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
410 |
1500 |
|
252 |
533 |
405 |
355 |
320 |
30 |
12-25 |
560 |
1500 |
