槽车球阀概述：

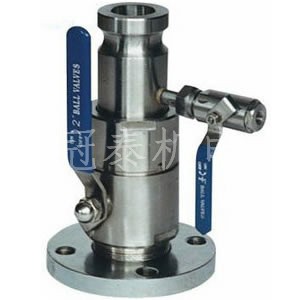

CQA-25P槽车球阀采用法兰连接安装在紧急切断阀下游，出口与同规格快速接头配合使用，用来装卸和卸荷介质时的接通和截断，待放散阀，适用于液化气槽车和液氨槽车上，并采用浮动式球体进行启闭，操作速度快。
一、槽车球阀设计参数：
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
二、槽车球阀主要性能参数：
|
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
|
2.5 |
3.75 |
2.75 |
液化气、液氨等 |
-40~+80℃ |
|
4.0 |
6.0 |
4.4 |
三、槽车球阀主要零件材料
|
阀体 |
球体、阀杆 |
密封圈 |
填料 |
|
不锈钢 |
不锈钢 |
增强聚四氟乙烯 |
聚四氟乙烯 |
四、CQA-25P槽车球阀主要外形尺寸和连接尺寸
|
PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
|
2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
|
2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |
五、槽车球阀性能规范
|
公称压力PN |
1.6 |
2.5 |
MPa |
|
壳体试验压力 |
2.4 |
3.75 |
|
气密封试验压力 |
1.76 |
2.75 |
|
低压气密封试验压力 |
0.5~0.7 |
|
适用介质 |
液化气、液氨 |
|
适用温度 |
-40~+80℃ |
