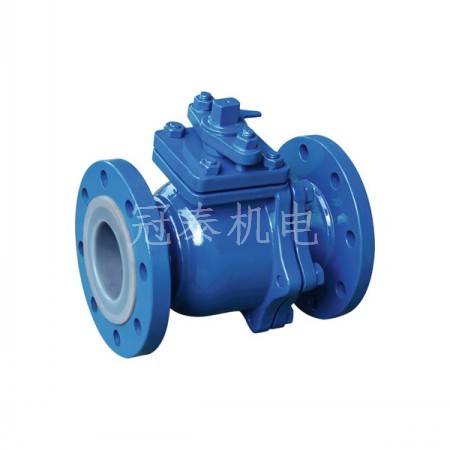

衬里球阀概述：
Q41F46衬里球阀采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。
球阀主要零件材料 Main parts material：
|
|
零件名称 Part name |
材质 Material |
|
|
|
左阀体Left Body |
Cast steel lined with FEP |
|
|
|
右阀体Right Body |
Cast steel lined with FEP |
|
|
|
带杆球体Ball |
Cast steel lined with FEP |
|
|
|
填料箱Stuffing box |
Cast steel lined with FEP |
|
|
|
密封圈Seal ring |
PTFE |
|
|
|
填料压盖Gland flange |
Cast steel |
|
|
|
填料Packing |
PTFE |
|
|
|
手柄Lever |
Cast steel |
|
主要性能规范：
公称压力
Nominal pressure |
试验压力
Test pressure |
工作压力
working pressure |
工作温度
working temperature |
|
密封 |
强度 |
|
10Kgf/Cm2 |
10Kgf/Cm2 |
15Kgf/Cm2 |
10Kgf/Cm2 |
-80~110 |
|
主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions：
|
公称通径 |
尺 寸 |
|
L |
D |
D1 |
D2 |
b |
f |
Z-Ø |
Lo |
H |
|
25 |
160 |
115 |
85 |
65 |
18 |
3 |
4-Ø14 |
180 |
104 |
|
32 |
165 |
135 |
100 |
78 |
18 |
3 |
4-Ø18 |
200 |
115 |
|
40 |
180 |
145 |
110 |
85 |
20 |
3 |
4-Ø18 |
200 |
125 |
|
50 |
200 |
160 |
125 |
100 |
20 |
3 |
4-Ø18 |
250 |
132 |
|
65 |
220 |
180 |
145 |
120 |
22 |
3 |
4-Ø18 |
250 |
148 |
|
80 |
250 |
195 |
160 |
135 |
22 |
3 |
8-Ø18 |
300 |
165 |
|
100 |
280 |
215 |
180 |
155 |
24 |
3 |
8-Ø18 |
350 |
180 |
|
125 |
320 |
245 |
210 |
185 |
26 |
3 |
8-Ø18 |
600 |
230 |
|
150 |
360 |
280 |
240 |
210 |
28 |
3 |
8-Ø23 |
800 |
283 |
|
200 |
400 |
335 |
295 |
265 |
30 |
4 |
8-Ø23 |
1200 |
325 |
|
