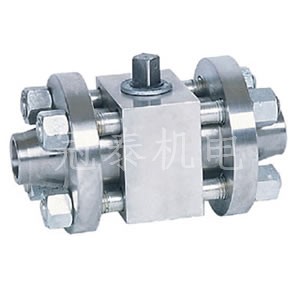

高压锻造球阀Q347Y

产品详情

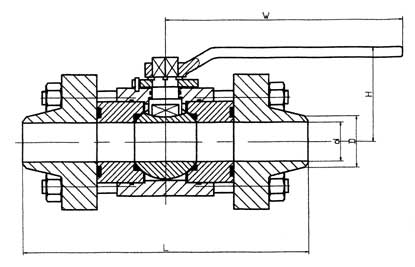

高压锻造球阀外形及主要尺寸：
一、产品结构及其特性说明
高压锻造球阀是一种结构新颖，技术先进，性能可靠的高压管路上使用的球阀，适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装置。其特点是：
1.阀门为全通道设计，流体阻力小。　　
2.阀门采用三体结构，拆装方便，便于现场维修、更换。
3.具有防火结构，可以保证在意外失火的情况下的密封可靠性，而且密封面不易被介质冲刷。
4.下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
5.阀门的启闭力小，开关轻便。

二、性能及设计规范：
1. 公称压力等级: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅级
2. 公称通径: DN15～50； 1/2"-2"
3. 适用温度: -29～150℃
4. 适用介质:碳钢：适用水蒸气油品等介质
　　　　　　　不锈钢：酸、碱等腐蚀性介质
5. 连结方式：焊接端按GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT

三、压力验试:验收标准按JB/T9092及API 598

压力级	PN(Mpa)			CLASS(Lb)			试验介质
压力级	10.0	15.0	25.0	600	900	1500	试验介质
强度验试	15.0	22.5	37.5	15.5	22.5	38.5	含有防锈剂的水
高压密封试验	11.0	16.5	27.5	11.5	16.5	28.2	含有防锈剂的水
气压密封试验	0.6						空气

四、主要外型尺寸及重量

公称压力	公称通径		尺寸(mm)
公称压力	(in)	mm	L	d	D	H	W
PN10.0(Mpa) 600 (Lb)	1/2"	15	165	14	22	52	130
	3/4"	20	190	19	27	56	160
	1"	25	216	25	34	67	160
	11/4"	32	229	32	42	74	185
	11/2"	40	241	38	48	88	185
	2"	50	292	49	60	95	200
PN15.0(Mpa) 900 (Lb)	1/2"	15	165	14	22	52	145
	3/4"	20	190	19	27	56	175
	1"	25	216	25	34	67	175
	11/4"	32	229	32	42	74	200
	11/2"	40	241	38	48	88	200
	2"	50	292	49	60	95	250
PN25.0(Mpa) 1500 (Lb)	1/2"	15	216	12	22	55	150
	3/4"	20	229	16	27	58	180
	1"	25	254	21	34	70	180
	11/4"	32	279	29	42	78	220
	11/2"	40	305	34	48	92	250
	2"	50	368	43	60	101	300
