一、YJZQ高压球阀产品简介：
YJZQ高压液压球阀适用于液压系统管路中作接通和切断用，是本厂引进德国先进工艺生产，产品使用期比国内同行高30%。主阀采用优质锻钢件，表面进行发黑或镀铬处理。外表美观，操作方便，密封性能可靠。
二、YJZQ高压球阀技术参数:
◇公称压力：31.5MPa
◇适用介质：矿物油、水－乙二醇和乳化液
◇介质温度：-20℃～+65℃
三、YJZQ高压球阀工作原理：
YJZQ型高压球阀主要用于液压管路中控制油液的流通和截止，主要由阀体、球体、阀杆、受柄和密封装置组成。阀体采用铜质锻件，表面镀烙，同时也提供本型不锈钢球阀。本型高压球阀主要有三种连接方式：外螺纹式，内螺纹式和板式。技术参数：最高压力：31.5MPa；适用介质：矿物油、水-乙二醇、乳化液；介质温度：-20-+65度。
四、YJZQ高压球阀型号说明：
①适用：液压系统
②名称代号：球型截止阀
③压力等级：J-31.5MPaH-20MPa
④公称通径：10～50mm
⑤连接形式：N-内螺纹连接式W-外螺纹连接式B-板式连接式
五、 YJZQ型高压球阀产品特点：
1、球阀选用整体锻造加工，球阀结构简单﹑操作方便﹑流体阻力小﹑密封性能可靠﹑可换密封件及付件，增加使寿命减少用户成本。
2、本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
3、本型高压球阀主要有三种连接 方式：外螺纹式，内螺纹式和板式。
4、本阀耐压高，应用广，可用于控制水电站油、气、水管路系统的通断。
六、YJZQ系列高压球阀详细资料：
　 图形符号 ：
七、YJZQ高压球阀技术参数：
◇公称压力：31.5MPa
◇适用介质：液压油
八、YJZQ高压球阀外形尺寸

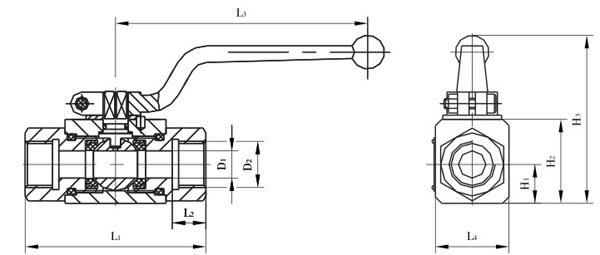

YJZQ系列内螺纹高压球阀：

型号	D1	D2	L1	L2	L3	L4	H1	H2	H3
YJZQ-J10N	Ф10	M18×1.5	78	14	105	32	16	36	76
YJZQ-J15N	Ф15	M22×1.5	86	16	147	38	19	45	80
YJZQ-J20N	Ф20	M27×2	108	18	185	48	25	55	101
YJZQ-J25N	Ф25	M33×2	116	20	185	57	28.5	64	111
YJZQ-J32N	Ф32	M42×2	136	22	240	75	37.5	84	134
YJZQ-J40N	Ф40	M48×2	148	24	240	85	42.5	95	165
YJZQ-J50N	Ф50	M64×2	180	26	240	104	52	112.5	180

YJZQ系列外螺纹高压球阀：

型号	D1	D2	D3	L1	L2	L3	L4	L5	H1	H2	H3
YJZQ-J10W	Ф10	Ф20	M27×1.5	94	16	2	105	32	16	36	76
YJZQ-J15W	Ф15	Ф22	M30×1.5	102	16	2	147	38	19	45	80
YJZQ-J20W	Ф20	Ф28	M36×2	124	18	2.5	185	48	25	55	101
YJZQ-J25W	Ф25	Ф35	M42×2	136	20	2.5	185	57	28.5	64	111
YJZQ-J32W	Ф32	Ф40	M52×2	150	20	2.5	240	75	37.5	84	134
YJZQ-J40W	Ф40	Ф50	M64×2	180	24	2.5	240	85	42.5	95	165
YJZQ-J50W	Ф50	Ф60	M72×2	210	26	2.5	240	104	52	112.5	180

YJZQ系列外螺纹高压球阀：

型号	D1	D2	D3	L1	L2	L3	L4	L5	H1	H2	H3
YJZQ-J10W	Ф10	Ф20	M27×1.5	94	16	2	105	32	16	36	76
YJZQ-J15W	Ф15	Ф22	M30×1.5	102	16	2	147	38	19	45	80
YJZQ-J20W	Ф20	Ф28	M36×2	124	18	2.5	185	48	25	55	101
YJZQ-J25W	Ф25	Ф35	M42×2	136	20	2.5	185	57	28.5	64	111
YJZQ-J32W	Ф32	Ф40	M52×2	150	20	2.5	240	75	37.5	84	134
YJZQ-J40W	Ф40	Ф50	M64×2	180	24	2.5	240	85	42.5	95	165
YJZQ-J50W
