Q41F46-150LB美标衬氟球阀

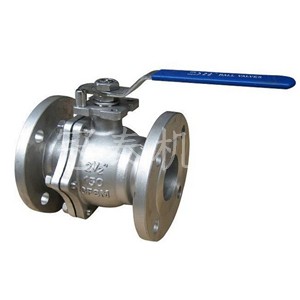

我司专业生产美标衬氟球阀介绍 Q41F美标衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显
美标衬氟球阀特点
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟"，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
美标不锈钢球阀Q41F-150LB

主要零部件材料表
序号	零件名称	灰铸铁	碳钢	不锈钢		超低碳不锈钢
NO	Name	Z	C	P	R	PL	RL
1	阀体、阀盖	A126Ci35A	A216C WCB	A351 CF8	A351 CF8M	A351 Cf3	A351 CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	填料阀盖	A126Ci35A	A216C WCB	A351 CF8	A351 CF8M	A351 Cf3	A351 CF3M
4	衬里层/阀座	PTFE（F4） PCTFE（F3） FEP（F46） PFA（可溶性聚四氟乙烯） PO（聚烯烃）
5	螺栓	A193 B7	A193 B7	A193 B7M	A193 B7	A193 B7	A193 B7M
6	螺母	A194 2H	A194 2H	A194 8	A194 2H	A194 2H	A194 8
7	手柄	A216 WCC
8	填料	PTFE（F4）聚四氟乙烯

美标不锈钢球阀Q41F-150LB技术规范

设计依据	日标系列	美标系列
设计标准	BS5351	AP16D	ANSI B16.34
法兰连接结构长度	JIS B2002	AP16D	ANSI B16.10
结构长度(焊接)	-	AP16D	ANSI B16.10
连接法兰	JIS B2212 B2214	ANSI B16.5、B16.47
对焊端	-	ANSI B16.25
试验和检验	JIS B2003	AP16D	AP1598

美标不锈钢球阀Q41F-150LB试验压力

	试验压力(MPa)
磅级(Class)	壳体试验	密封试验
150	3.0	2.2
300	7.6	5.6
600	15.0	11.0
10K	2.4	1.5
20K	5.8	4.0

美标不锈钢球阀Q41F-150LB主要零件材料

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧			3yc-7/17-49H
O形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

Q41不锈钢美标球阀主要外形及连接尺寸表

公称 压力	公称 通径	d	L	D	D1	D2	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100

Q41F-10K-20K 日标球阀

公称 压力	公称 通径	d	L	D	D1	D2	b	f	Z-Φd	H	W
JIS10K	15	15	108	95	70	52	12	1	4-15	79	135
	20	20	117	100	75	58	14	1	4-15	84	135
	25	25	127	125	90	70	14	1	4-19	95	170
	32	32	140	135	100	80	16	2	4-19	103	170
	40	38	165	140	105	85	16	2	4-19	111	200
	50	50	178	155	120	100	16	2	4-19	120	200
	65	64	190	175	140	120	18	2	4-19	153	300
	80	76	203	185	150	130	18	2	8-19	163	300
	100	100	229	210	175	155	18	2	8-19	182	400
	125	125	356	250	210	185	20	2	8-23	260	500
	150	150	394	280	240	215	22	2	8-23	280	800
	200	200	457	330	290	265	22	2	12-23	-	1100
JIS20K	15	15	140	95	70	52	14	1	4-15	79	135
	20	20	152	100	75	58	16	1	4-15	84	135
	25	25	165	125	90	70	16	1	4-19	95	170
	32	32	178	135	100	80	18	2	4-19	103	170
	40	38	190	140	105	85	18	2	4-19	111	200
	50	50	216	155	120	100	18	2	8-19	120	200
	65	64	241	175	140	120	20	2	8-19	153	300
	80	76	283	200	160	135	22	2	8-23	163	300
	100	100	305	225	185	160	24	2	8-23	182	400
	125	125	381	270	225	195	26	2	8-25	260	500
	150	150	403	305	260	230	28	2	12-25	280	800
	200	200	502	350	305	275	30	2	12-25	-	1100
