一、产品结构及其特性说明

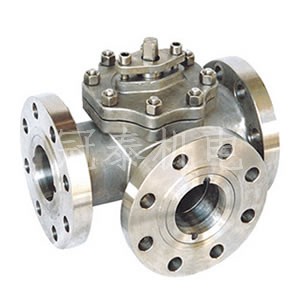

SFAQ、SFGQ系列三通球阀采用四面阀座、一体化结构。适用
于液体、气体、粉体等介质的汇合、分流及分配。其操作省力，维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是：

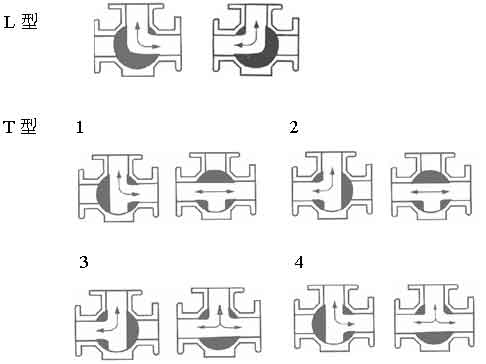

1.阀门按流通形式分为"L型"（3位2通）、"T型"（3位2通）两种类型。其中"L型"可实现对介质流向进行如‘图A’的两种切换功能；"T型"可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料，阀门的启团力小，开关轻便。
3.阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。
4.具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。

二、性能及设计规范：
1、压力等级：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅级
2、公称通径：DN15-200；1/2"-8"
3、适用温度：-29-150℃
4、适用介质：碳钢：适用水 蒸气 油品等介质
5、连结方式：法兰连结按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准；
焊接端按：GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT

三、压力测试：验收标准按JB/T9092及API 598

主要零件材料

零件名称	材料
	Q45F-16C -25p -40R	Q45F-16C -25P -40R
阀体	铬镍钛钢	铬镍钼钛钢
球体
阀杆
密封圈	聚四乙烯
扳手	铸钢

主要外形尺寸和连接尺寸(MM)

型号	公称通径DN	尺寸（MM）
		L	D	D1	H	z-ød
Q44F-16C/P Q45F-16R/L	15	140	95	65	103	14-4
	20	160	105	75	112	14-4
	25	180	115	85	123	14-4
	32	200	135	100	144	18-4
	40	220	145	110	152	18-4
	50	240	160	125	182	18-4
	65	260	180	145	193	18-4
	80	280	195	160	217	18-8
	100	320	215	180	245	18-8
	125	360	245	210	282	18-8
	150	440	280	240	319	23-8
Q44F-25C/P Q45F-25R/L	15	115	95	65		14-4
	20	145	105	75		14-4
	25	160	115	85		14-4
	32	200	135	100		18-4
	40	220	145	110		18-4
	50	240	160	125		18-4
	65	260	180	145		18-8
	80	280	195	160		18-8
	100	320	230	190		23-8
	125	360	270	220		25-8
	150	440	300	250		25-8
