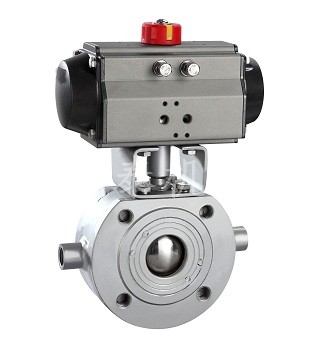

产品特点：BQ671F气动对夹式保温球阀是气动球阀中的一种，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。
BQ671F气动超短型保温球阀，气动保温球阀的详细资料：
Q672气动薄型保温球阀技术规范
|
设计依据 |
GB标准 |
|
设计标准 |
GB/12237 |
|
结构 长度 |
法兰 连接 |
欧德隆公司标准 |
|
连接法兰尺寸 |
GB/9113、JB/T79 |
|
试验和检验 |
JB/T9002 |
※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

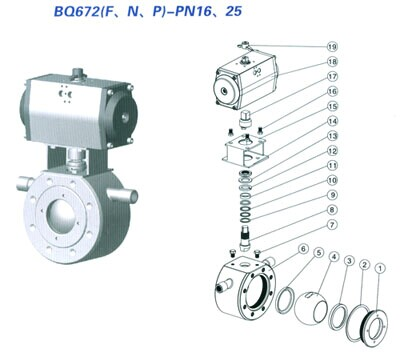

Q672气动薄型保温球阀主要零件材质表
|
序号 |
零件名称 |
材质 |
|
C |
D |
R |
|
1 |
阀盖 |
WCB |
ZG1C/18Ni9Ti |
ZG1Cr18Ni12M2Ti |
|
2 |
垫片 |
PTFE |
PTFE |
PTFE |
|
3 |
阀座 |
PTFE |
PTFE |
PTFE |
|
4 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀座 |
PTFE |
PTFE |
PTFE |
|
6 |
夹套阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
7 |
螺栓 |
35 |
1Cr18Ni9i |
1Cr18Ni12Mo2Ti |
|
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
垫片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
衬套 |
PTFE |
PTFE |
PTFE |
|
12 |
弹垫 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18N19Ti |
|
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
连接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
气动装置 |
|
|
|
|
19 |
位置指示器 |
塑料 |
塑料 |
塑料 |
※系列球阀主要部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用
