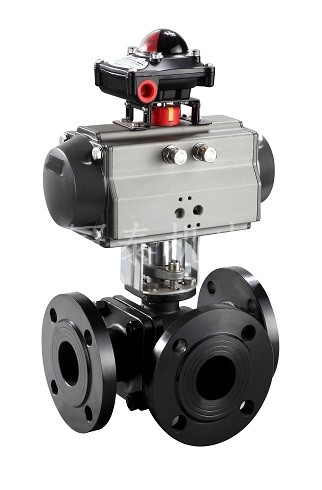

产品特点：Q644/45F气动三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
Q644/645F气动法兰三通球阀详细资料　：
气动法兰三通球阀PNEUMATIC THREE-WAYFLANGED BALL VALVE
Q644/645F气动法兰三通球阀结构特点及用途
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
Q644/645F气动法兰三通球阀执行标准
I 设计和制造：GB／T12237-1989； APl608。
2．检验和试验：GB／T13927-1992； APl 598。
3 法兰连接：JB／T79]一2-1994； ASME／ANSI B165。

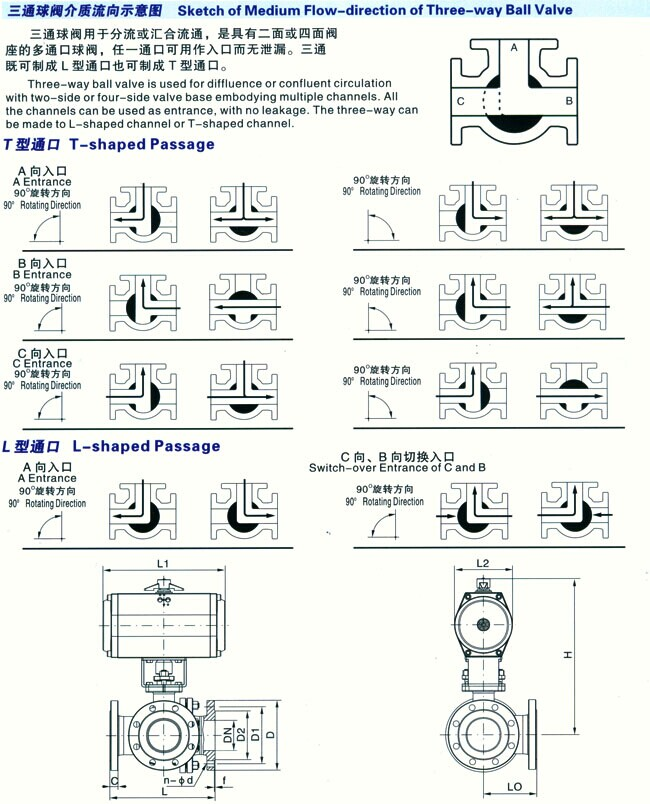

4 结构长度：JD-2002Q644/645F气动法兰三通球阀介质流向示意图 Sketch of Medium Flow-direction of Three-way Ball Valve
　　　　　法兰三通球阀用于分流或汇合流通，是具有二面或四面阀座的多通口球阀，任一通口可用作入口而无泄漏。三通即可制成L型通口也可制成T型通口。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

主要外形及连接法兰尺寸 Q64(4、5)(F、N、P)-16

通径		外形尺寸					连接法兰尺寸						执行器型号
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	150	75	140/178	62/75	185/191	95	65	46	14	2	4-φ14	GTD52/GTE65
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14	GTD65/GTE80
25	1	180	90	164/214	75/91	199/227	115	85	65	16	2	4-φ14	GTD65/GTE80
32	11/4	200	100	190/295	91/112	240/266	140	100	76	18	3	4-φ18	GTD80/GTE100
40	11/2	220	110	210/295	101/112	255/271	150	110	84	18	3	4-φ18	GTD90/GTE100
50	2	240	120	247/340	112/127	286/307	165	125	99	20	3	4-φ18	GTD100/GTE115
65	21/2	260	130	276/398	127/139	330/335	185	145	118	20	3	4-φ18	GTD115/GTE125
80	3	280	140	308/438	139/159	349/383	200	160	132	20	3	8-φ18	GTD125/GTE145
100	4	320	160	348/562	159/206	421/487	220	180	156	22	3	8-φ18	GTD145/GTE190
125	5	380	190	432/724	176/228	485/557	250	210	184	22	3	8-φ18	GTD160/GTE210
150	6	440	220	524/928	228/275	582/629	285	240	211	24	3	8-φ22	GTD210/GTE255
200	8	550	275	648/1033	275/324	702/750	340	295	266	24	3	12-φ22	GTD255/GTE300

主要外形及连接法兰尺寸 Q64(4、5)(F、N、P)-25

通径		外形尺寸					连接法兰尺寸						执行器型号
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	150	75	164/214	75/91	191/219	95	65	46	14	2	4-φ14	GTD65/GTE80
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-φ14	GTD65/GTE80
25	1	180	90	190/246	91/101	227/237	115	85	65	16	3	4-φ14	GTD80/GTE90
32	11/4	200	100	210/295	101/112	256/266	140	100	76	18	3	4-φ18	GTD90/GTE100
40	11/2	220	110	247/340	112/127	271/292	150	110	84	18	3	4-φ18	GTD100/GTE115
50	2	240	120	276/398	127/139	307/312	165	125	99	20	3	4-φ18	GTD115/GTE125
65	21/2	260	130	308/438	139/159	335/370	185	145	118	22	3	4-φ18	GTD125/GTE145
80	3	280	140	348/478	159/176	383/400	200	160	132	24	3	8-φ18	GTD145/GTE160
100	4	320	160	378/724	176/228	438/510	235	190	156	24	3	8-φ22	GTD160/GTE210
125	5	380	190	524/928	228/275	557/604	270	220	184	26	3	8-φ26	GTD210/GTE255
150	6	440	220	648/1033	275/324	629/677	300	250	211	28	3	8-φ26	GTD255/GTE300
200	8	550	275	715/1129	324/380	750/808	360	310	274	30	3	12-φ26	GTD300/GTE350

※注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。
