STR主蒸汽疏水阀概述：

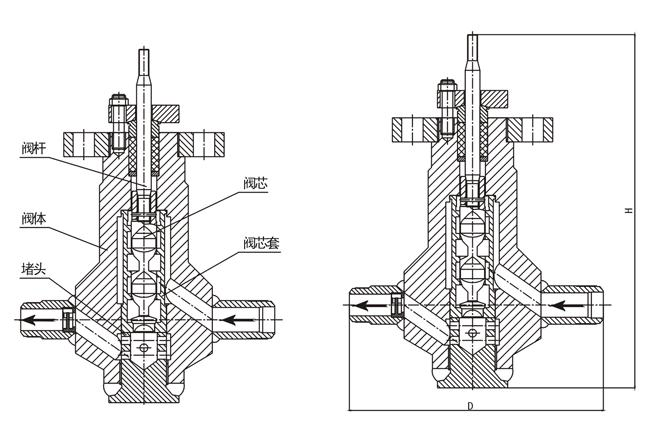

主蒸汽疏水阀STR是一种串级式高压差调节阀，该阀适用于火力发电厂主蒸汽和再热蒸汽管道等的疏水系统。控制高温高压降饱和水，高温蒸汽疏水阀可以是电动或者气动，也可以是手动操作。气动或电动疏水阀型号是STR，手动疏水阀型号是MTR,它是大型火力发电机组的关键阀门之一。
高温蒸汽疏水阀的主要优点：
流体通道串级时，不断改变流体方向，控制流体速度30m/s,防止空化破坏。
节流面与密封面分开，根据疏水流量设有不同的节流元件，阀内主件表面硬化处理，硬度可达到HRC70左右，关闭严密，寿命长。
阀体组件采用自内压密封结构，压差越大，密封性越好。
阀体组件与执行机构采用浮动式连接。可以消除阀芯与推杆不同心造成的卡死想象。

技术参数和性能
阀体
形 　 式　 铸造或锻造的直通式阀体
公称通径　 DN65，80，100，125，150，200，250，300
公称压力　 PN1.6,4.0,.6.4Mpa
连接形式　 法兰连接 BW焊接
材　 料　 WCB
工作温度　 小于420度
填　 料　 高温石墨编织填料

阀内组件　
阀芯形式　 压力平衡式单座阀芯
流量特征　 等百分比或线性
材　 料　 440B 特种不锈钢

执行机构
形　 式　 汽缸活塞执行机构或电动执行机构
供气压力　 0.5Mpa
气源接头　 RC1/4
环境温度　 -30-70度
附　 件　 （气动执行机构）定位器，手轮机构，空气过滤减压阀

性能
泄漏量　 金属阀座符合标准符合ANSI B16.104—1976 IV级
回　 差　 小于全行程的3%（不带定位器）小于全行程的1%(带定位器)
线　 性　 小于全行程的+-5%（不带定位器）小于全行程的+-1%(带定位器)
可调范围 50：1

阀体
公称通径　 DN25,32,40,50
公称压力　 PN32, 42Mpa
连接形式　 BW焊接式
材　 料　 12Cr1MoV锻件
介质温度　 小于560度

阀内组件　
阀芯形式　 迷宫套筒式阀内组件，串级套筒式阀内组件
材　 料　 不锈钢
填　 料　 石棉与石墨编织填料
流体方向　 高进低出

执行机构　 气缸执行机构，电动执行机构，手动执行机构
作用形式　 气—开式或气关式两位动作
泄漏量　　 符合ANSI B16.104—1976 V级
回　 差　 小于全行程的3%（不带定位器）
线　 性　 小于全行程的+-5%（不带定位器）
标准附件　 执行机构带手轮机构和二位三通电磁阀
公称通径和额定行程

公称通径DN	65	80	100	125	150	200	250
额定行程mm	40	40	50	50	60	75	75

订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
